Opsporen wapening in beton
Van een opdrachtgever ontvingen wij het verzoek om de wapening in enkele betonplaten op te sporen.
Tevens werd gevraagd om de diameter van de wapeningstaven te bepalen. Dit aangezien men hier twijfels over had.

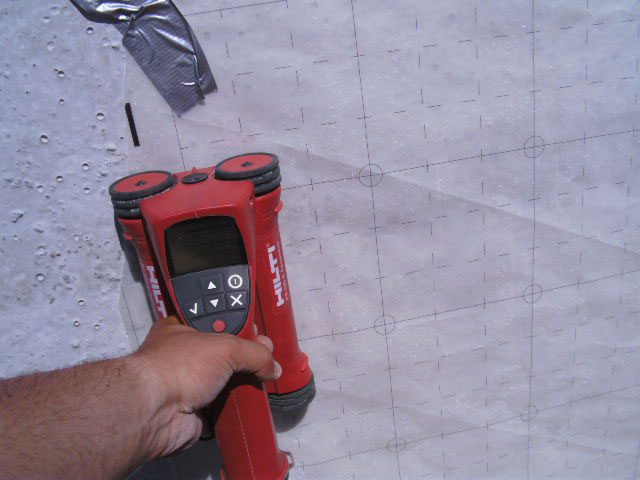

Middels de wapeninglokalisator is het mogelijk om te bepalen of er sprake is van wapening en zo ja, om vast te stellen wat de diameter van de wapeningstaven is, alsmede de maaswijdte.
De techniek:
Het wapening-lokalisatie systeem wordt toegepast voor het opsporen en analyseren van wapening. Met dit meetsysteem zijn wij in staat om zowel de positie en diepte, alsmede de diameter van de wapening vast te stellen. Het maximale diepte bereik bedraagt ca. 120 mm. Om tot een juiste waarneming te komen van de diameter is een diepte ligging gewenst tot max. 60 mm.
Aangezien het systeem op een elektromagnetisch principe berust, bestaat naast het opsporen van wapening ook de mogelijkheid om ferro-magnetische objecten zoals ankers of schroeven te lokaliseren.

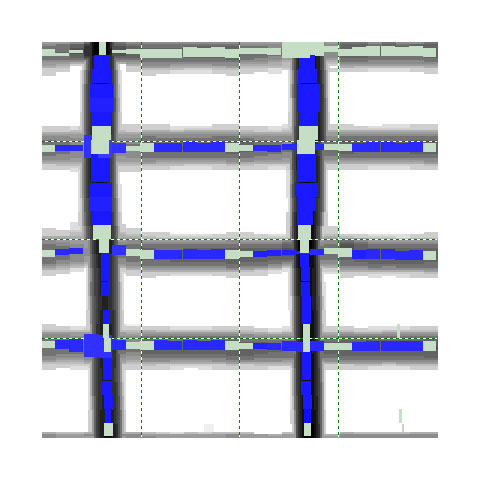

De gescande opnamen worden in het toestel als laagvorming in beeld gebracht of middels een akoestisch signaal weergegeven zodra een ferro-houdend object wordt gepasseerd. De meetgegevens van de betreffende scans kunnen opgeslagen worden en vervolgens in een later stadium op een computer worden geanalyseerd.
