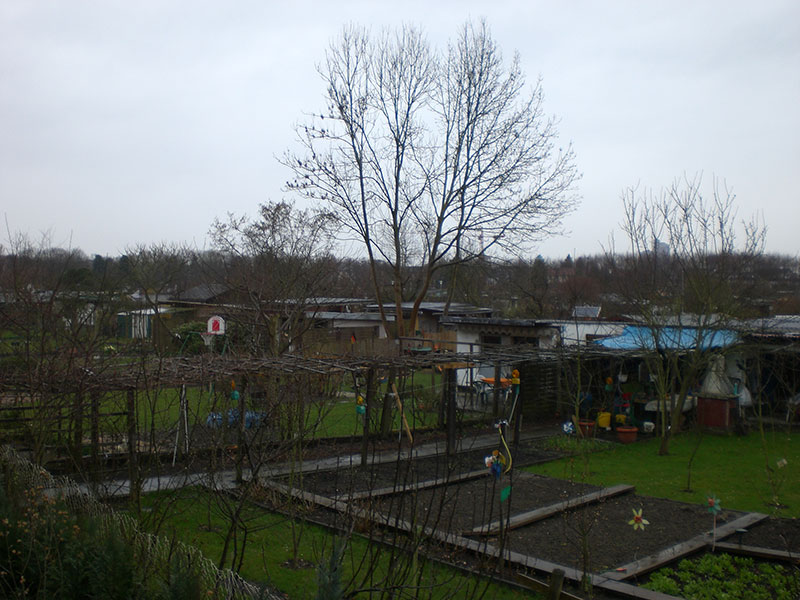

KleingartenanlageAufgabenstellung

Besonders in harten Wintermonaten, in denen die Wasserleitungen im Erdreich starken Frostbelastungen unterworfen sind, kann es zu Schäden an Leitungssystemen kommen. Unter anderem bei Kleingartenanlagen kommt es immer wieder vor, dass dann im Frühjahr hohe Wasserverluste durch Leckagen auftreten. Über ein kostengünstiges und auf die Randbedingungen abgestimmtes Untersuchungskonzept kann in solchen Fällen eine effiziente Leckortung erfolgen. Neben dem üblichen Horchverfahren stehen weiterführende Untersuchungsmethoden, wie das Korrelationsverfahren und das Gasdetektionsverfahren zur Verfügung.

Korrelator FunktionsweiseUntersuchungskonzept – Korrelation –

Über die Korrelationsanalyse lässt sich die Leckage , bei bekanntem Leitungsverlauf, Durchmesser und Leitungsmaterial, zerstörungsfrei orten. Der Korrelator (1) errechnet aus den unterschiedlichen Laufzeiten des Leckgeräusches (2) zu zwei Messpunkten (3+4) die Entfernung zwischen der Leckstelle (2) und einem Messpunkt (3+4).

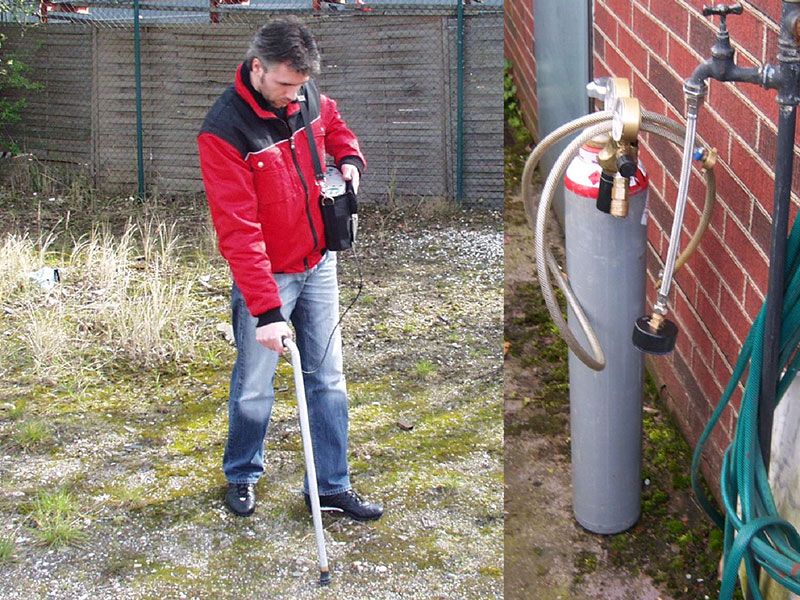

GasdetektionsverfahrenUntersuchungskonzept  – Gasdetektion –

Sollte die Ortung der Leckage nicht über die Korrelationsanalyse möglich sein, da zum Beispiel die Leckstelle zu klein ist, so kann das Gasdetektionsverfahren eingesetzt werden. Hierfür muss die Leitung entleert, Prüfgas eingeflutet und dann der Leitungsverlauf abgeschritten werden. Dort, wo das Gas aus dem Boden strömt (der Detektor schlägt an), kann dann geöffnet werden.

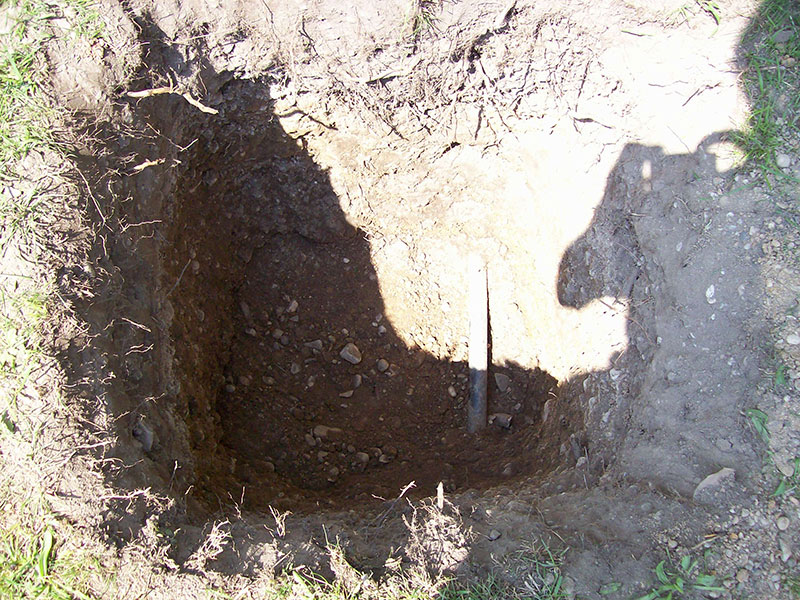

Leitungsschaden im ErdreichZusammenfassung

Durch qualifizierte und erfahrene Messtechniker werden die Verfahren entsprechend den örtlichen Gegebenheiten eingesetzt. Durch das kostengünstige und schnell einsetztbare Untersuchungskonzept lässt sich dann die Leckage zielgenau orten.
